色爽爽网站免费看_轻轻挺进新婚少妇体内视频_在线无码中文字幕乱_蜜臀 色欲国产av在精品_欧美A人人爽一区二区三区_最近播放的好看hd_日韩少妇自慰无码_婷婷色中文网_最近中文字幕手机大全_无码精品国产高清

通常，對粉體施加電壓越高，粉體與基材的附著力就越強，但是也更容易引起靜電排斥，因此施加過高電壓在實際操作上并不是個好辦法.
因此Neflon粉體涂料的推薦施加電壓為20—50kv.另外，涂裝時基材預(yù)熱后的表面溫度對涂裝也有很大的影響。對于表面溫度，F(xiàn)EP系列在200度以下，PFA系列在250°C以下時涂膜的體積電阻率會升高、電荷的積蓄會引發(fā)靜電排斥， 使粉體難以附若于基材、因而無法涂厚涂膜.

另外，如果出現(xiàn)靜電排斥，就很可能導(dǎo)致針孔，發(fā)泡等現(xiàn)象，需加以注意，預(yù)熱基材的冷卻速度，根據(jù)基材的熱容量 (相同材質(zhì)的情況下，根據(jù)基材厚度）與表面積大小而變化、冷卻速度（加工可能時間）

其他方法
對于管道內(nèi)面等場合的涂裝加工，可通過充填法、旋轉(zhuǎn)滾涂法（Roto Coating)等進行涂裝.無論采用哪種加工方法、涂裝、燒結(jié)的工藝與通常的加工步驟一樣。
加熱罐體后將粉體填充至內(nèi)部、熔融的粉體附若于基材，然后去除多余粉體，燒結(jié)堆體使其平成膜.
修補
涂膜的修補可使用樹脂焊接用的熱風發(fā)生器（可加溫度350度以上）、來熔若缺陷部分或者使用Neflon FEP PFA的焊接條進行焊接修補.對于大面積缺陷的修補.可通過Neflon薄膜進行，但需要注意的是，修補處的強度會有所下降. 另外，需要黑色焊接條的餡況下，可在鋁板上撤上NeflonNC-lS39 (FEP)、NeoflonAC-SS39 (PFA)粉體涂料 l~2mm左右，在350~360°C下燒結(jié)1小時后可做成厚膜、將其切細后可做成焊接條.厚膜不容易從鋁板上取下的時 候，可以在熱水中浸泡1?2小時或者放置2~3天后就可容易剝離.焊接時，請先確認沒有水分吸附其表面后再使用.
涂膜檢查（針孔測試）
使用直流高電壓針孔測試儀（Jis K6766上有記載的設(shè)備）進行檢査，檢査一般在樹脂的破壞電壓（10kv/100um) 以下進行，通常的使用電壓為5~7kv.
用途

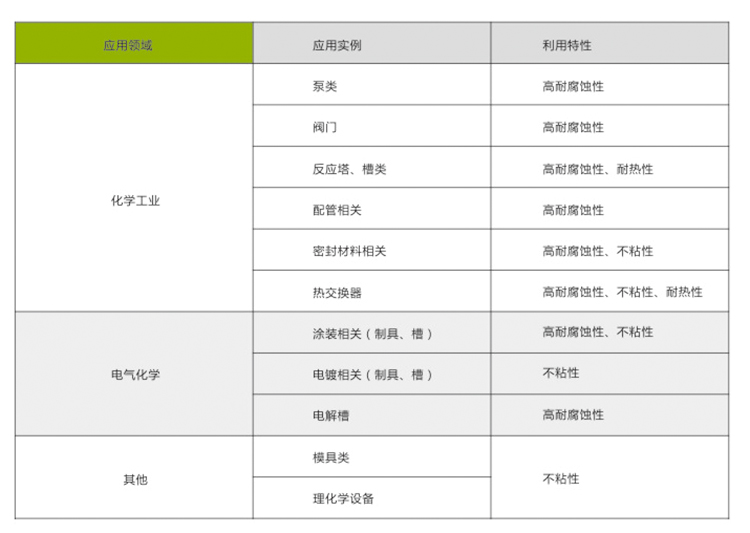

Neoflon粉體涂料的主要用途如下所示
